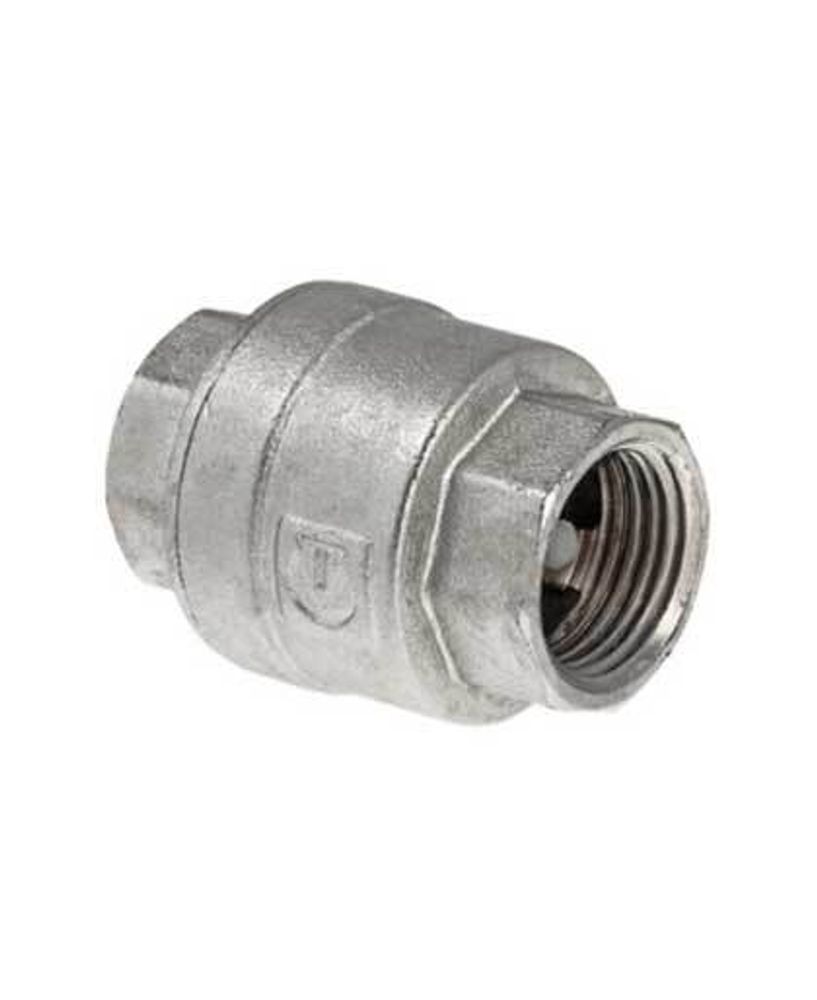

Латунный обратный клапан 1.1/2″ предназначен для установки на гидравлических и пневматических сетях для пропуска транспортируемой жидкости только в оду сторону. Движение потока отмечено на корпусе стрелкой. Клапан может быть установлен на сетях транспортирующих холодную или горячую жидкости, сжатый воздух и прочие жидкости неагрессивные к материалу клапана.
Латунный обратный клапан 1.1/2″ может применяться на трубопроводах, выполненных из любого материала (сталь, медь, латунь, пластик, металлополимер, полипропилен и т.п.).
Обратный клапанизготовлен из сантехнической латуни методом горячего прессования, сверху покрыт никелевым гальванопокрытием, благодаря чему деталь имеет большую стойкость к износу и дополнительную защиту от коррозии. Стандартная цилиндрическая трубная резьба позволяет стыковать муфту с любыми фитингами, выполненные из любых материалов.
Внутри корпуса клапана расположен подвижный золотник, состоящий из пластикового штока, верхней и нижней тарелок с помещенным между ними нитрил бутадиеновым уплотнителем. Возврат золотника в седло обеспечивается пружиной.
Транспортируемая среда за счет своего избыточного давления преодолевает сопротивление подпружиненного золотника и проходит через клапан, теряя часть давления. При выравнивании избыточных давлений среды до и после клапана, а также в случае, когда давление среды после клапана становится больше, чем давление до клапана, пружина возвращает тарелки золотника в латунное седло, препятствуя обратному движению потока.
Указания по монтажу:
Обратный клапан может монтироваться на трубопроводах в любом монтажном положении, с присоединением на трубной цилиндрической резьбе. Наличие в потоке механических частиц может ограничить запирающую способность клапана, поэтому до клапана рекомендуется устанавливать фильтр механической очистки. Направление потока должно совпадать с направлением стрелки на корпусе клапана .
Обратный клапан 1.1/2″ — характеристики:
- Материал — никелированная латунь;
- Тип резьбы — внутренняя/внутренняя;
- Размер резьбы — 1.1/2″ дюйма;
- Максимальное рабочее давление — 40 бар;
- Минимальное рабочее давление — 0,05 бар;
- Максимальная рабочая температура носителя — 90 °C;
- Цвет — хромированный;
